REDISEÑO "Puente Tower Bridge"

A continuación, se describe el procedimiento empleado para el rediseño del puente Tower Bridge en el programa AutoCAD 3D.

Configuración del espacio de trabajo en 3D: (escala-1.1, unidad-m y cambio de espacio de trabajo-modelado 3D). Ver imagen.

Torres Grandes

1. Creación de una de las bases: crear un cuadro de 40m x 40m y luego extruir el cuadrado a una altura de 60m de altura. Ver imagen.

2. Columnas: crear un cuadrado de 25 m x 25 m y extruir a 130m de altura. Ver imagen.

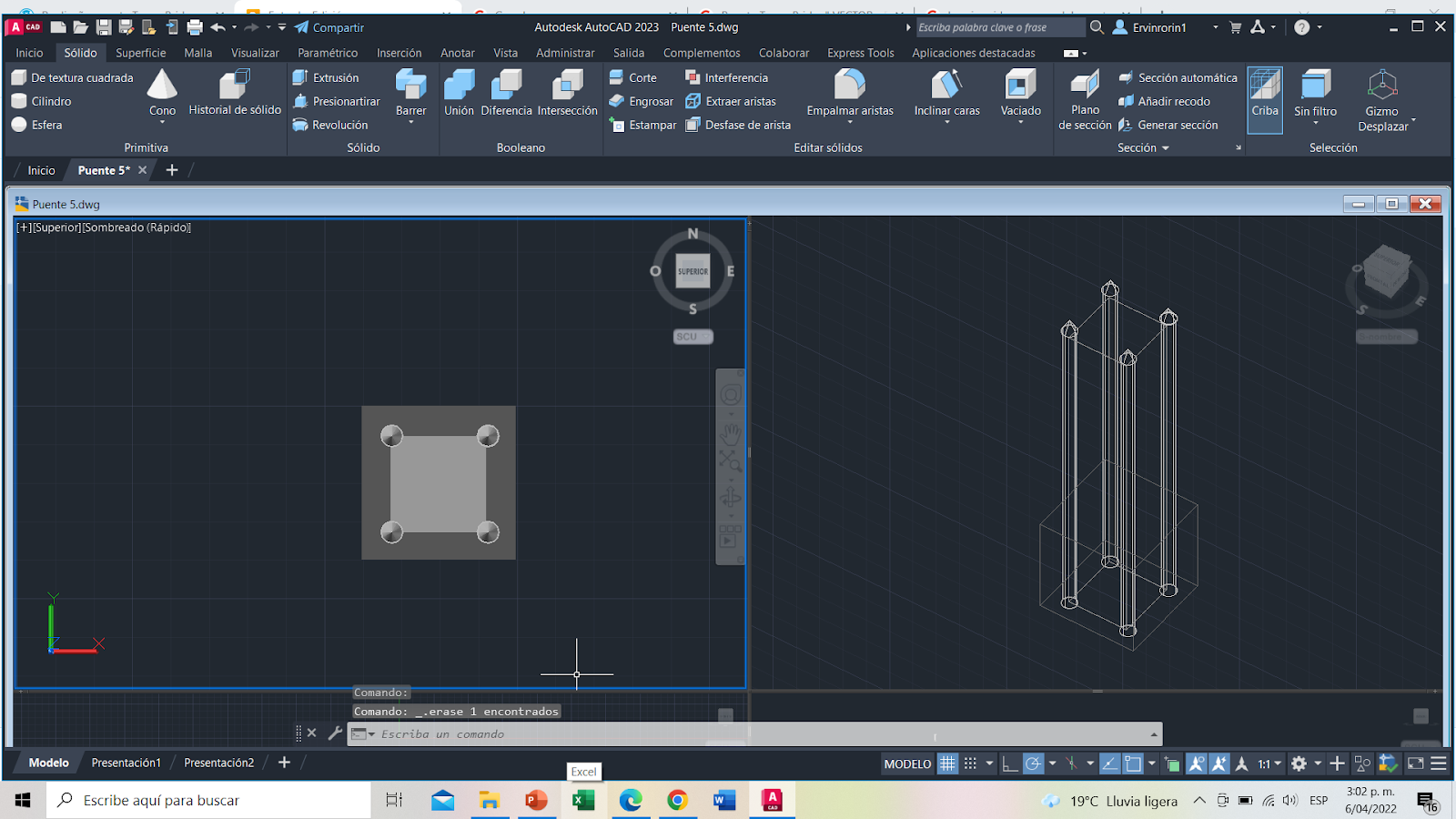

Luego crear un circulo en cada extremo del cuadrado (25m x 25m), con un radio de 3m y  extruirlo a una altura de 134 m. Ver imagen.

3. Creación de conos: ubicar un cono en cada una de las columna con un radio de 3m y una altura de 5 m.

4. Creación pirámide: emplear un radio de 12.5m y una altura de 20m.

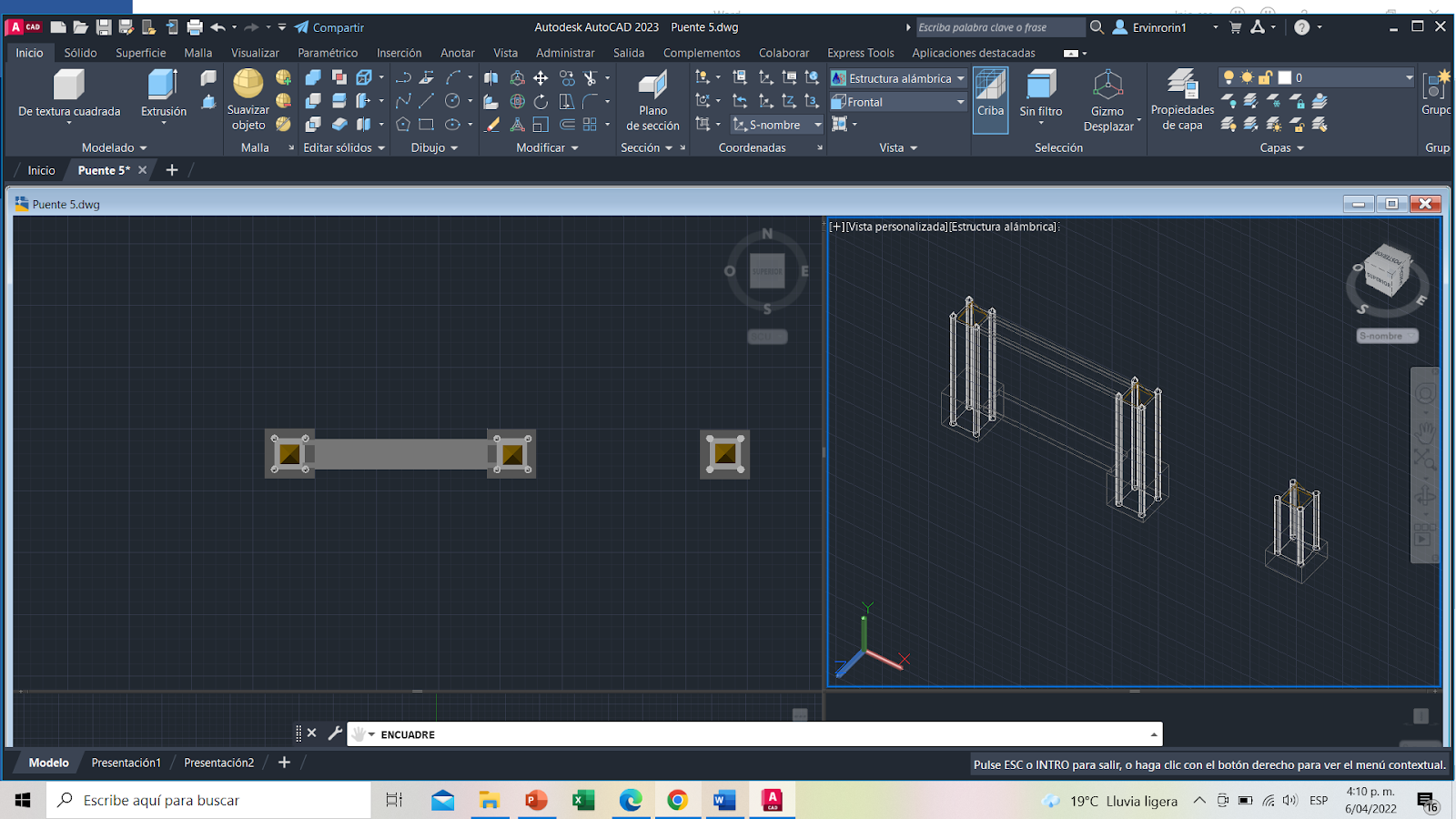

5. Duplicar torre: duplicar la torre inicial y la ubicarla a una distancia de 81.3m una de la otra. Ver imagen.

6. Vía: crear un rectángulo de 25m ancho por 81.3 m de longitud y en la parte superior crear dos rectángulos cada uno de 5 m de ancho por 81 m de longitud. Ver imagen.

Torres Pequeñas

1. Creación de una de las bases: elaborar un cuadro de 40m x 40m y extruir el cuadrado a una altura de 30 m de altura. Ver imagen.

2. Columnas: crear un cuadrado de 25 m x 25 m y extruir a 65 m de altura. Ver imagen.

Crear un circulo en cada extremo del cuadrado (25m x 25m), con un radio de 3m y los extruir a una altura de 69m. Ver imagen.

3. Creación pirámide: emplear un radio de 12.5m y una altura de 20m.

4. Duplicar torre: duplicar la torre pequeña y la ubicarla a una distancia de 81.3m  al extremo de cada torre grande. Ver imagen.

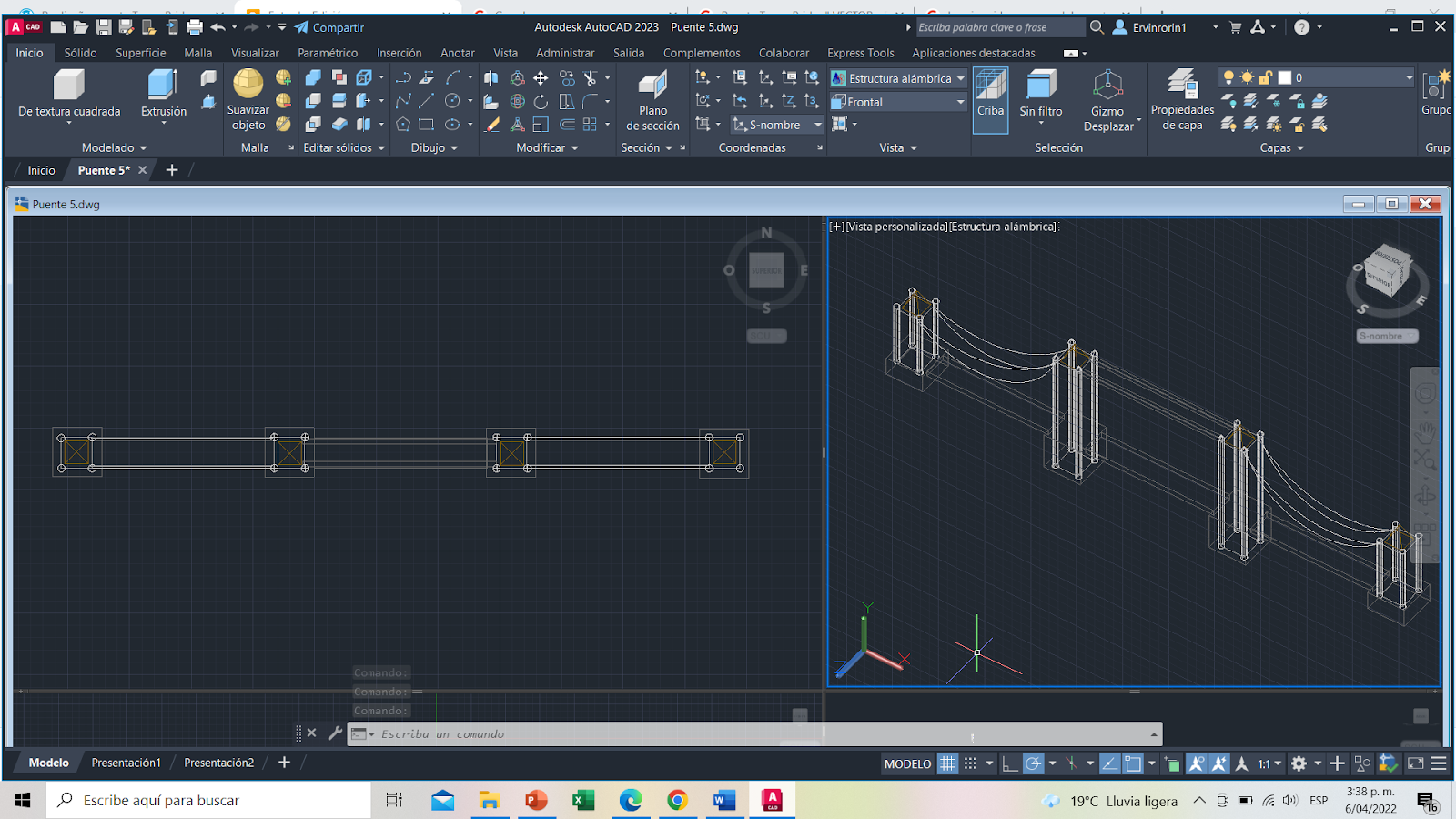

5. Colgantes: emplear la herramienta de curvas, uniendo una torre pequeña con una de las grande. Ver imagen.

RESULTADO APLICANDO ESTILOS VISUALES
