CONSTRUYENDO UN LABERINTO


A continuación, se describe el procedimiento empleado para le elaboración del laberinto empleando comandos básicos como Polisólido, sólido diferencia y solido de textura cuadrada.


1. Configuración del espacio de trabajo en 3D: (escala-1.1, unidad-cm y cambio de espacio de trabajo-modelado 3D). Ver imagen.


2. Elaborar un cuadrado de 800 cm x 800 cm, empleando el comando Polisólido. Ver imagen.



3. Salida verdadera, dos salidas falsas y una entrada verdadera: crear con el comando cuatro cuadrados de texto cuadrado del tamaño deseado y con el comando diferencia de sólido se establecen las salidas y entradas requeridas. Ver imagen.

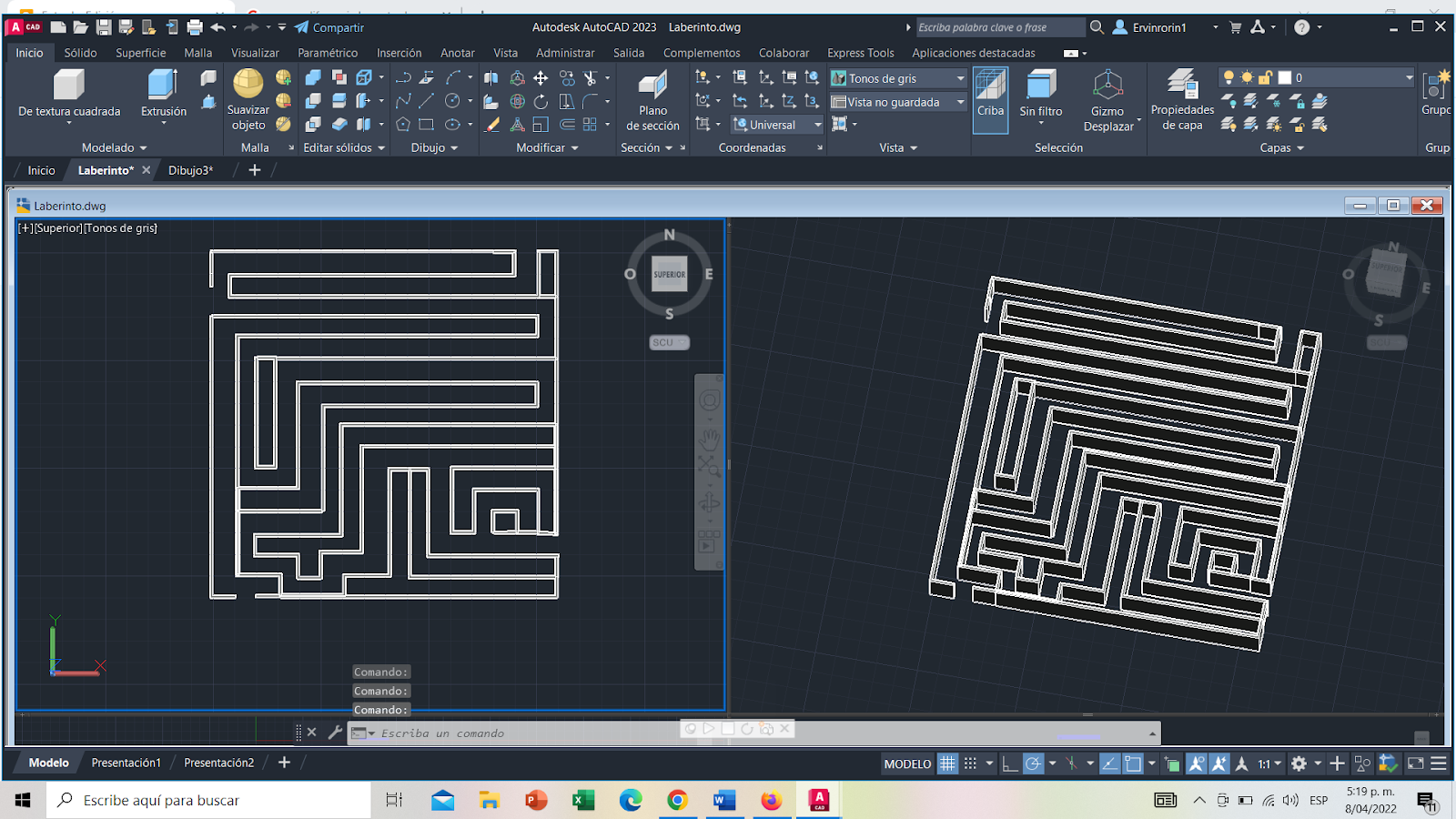

4. Con el comando Polisólido crear la parte interior del laberinto de acuerdo a su preferencia. Ver imagenes.

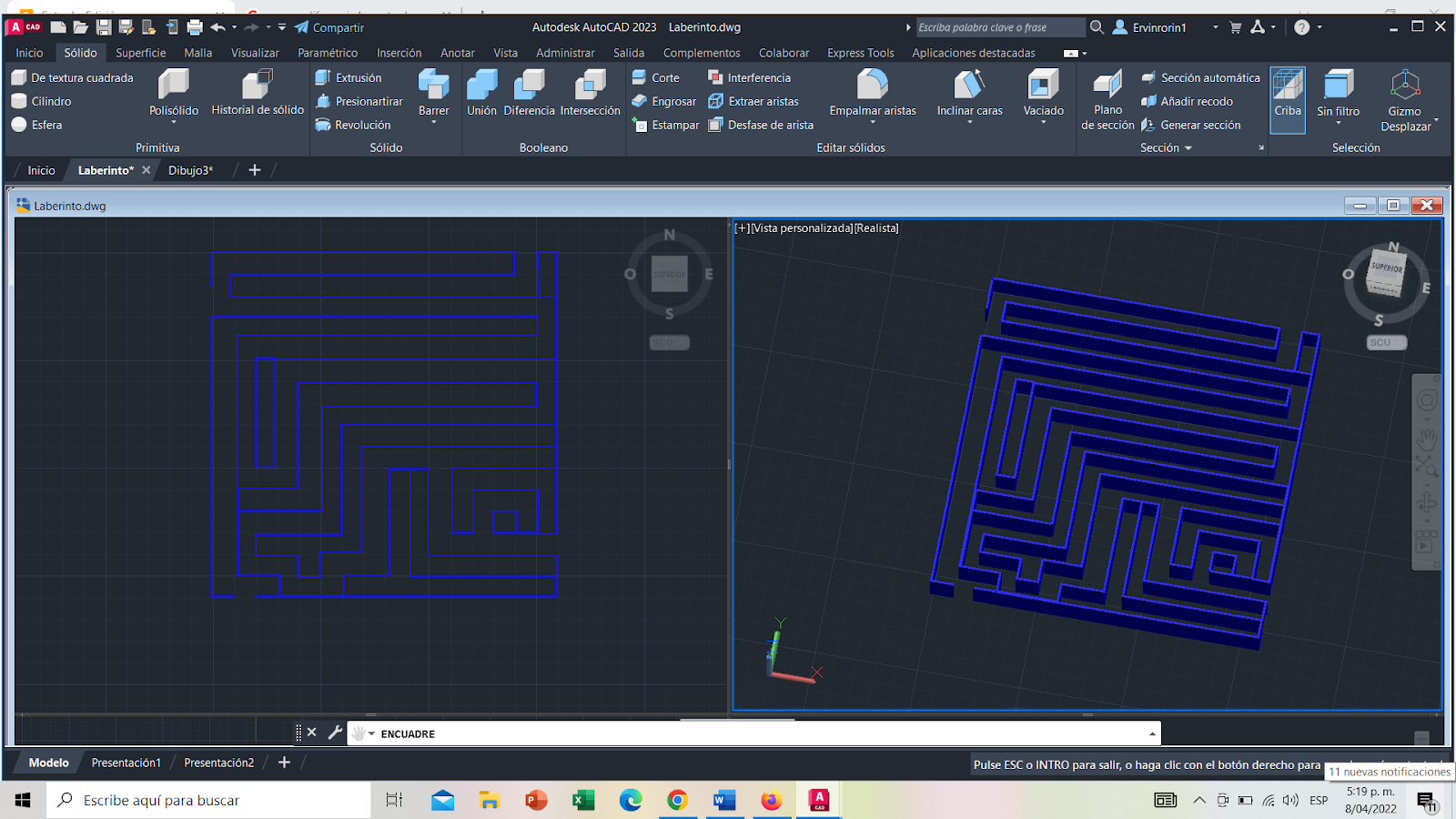

RESULTADOS APLICANDO ESTILOS VISUALES
