"Modelando en 3D mi habitación”

A continuación, se muestra el procedimiento empleado para el modelado de mi habitación en 3D.

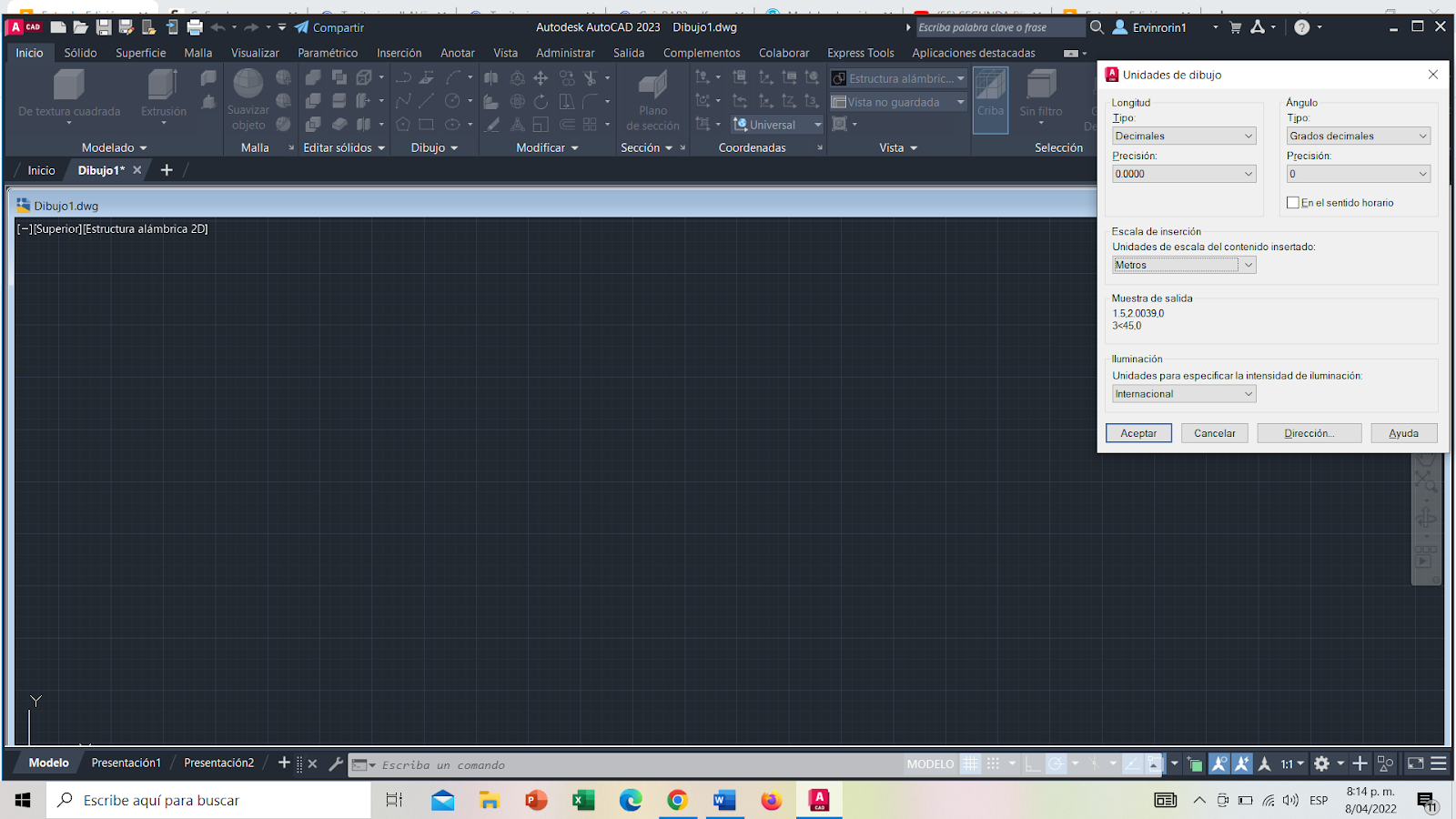

Configuración del espacio de trabajo en 3D: (escala-1.1, unidad-cm y cambio de espacio de trabajo-modelado 3D). Ver imagen.

Levantamiento 2D de mi habitación

1. Área total de la habitación: crear un cuadrado de 5m x 5 m con el comando línea. Ver imagen.

2. Ancho paredes: crear un cuadrado de 5m x 5m con el comando rectángulo sobre el anterior; luego modificamos los laterales a una distancia de 0.20m.

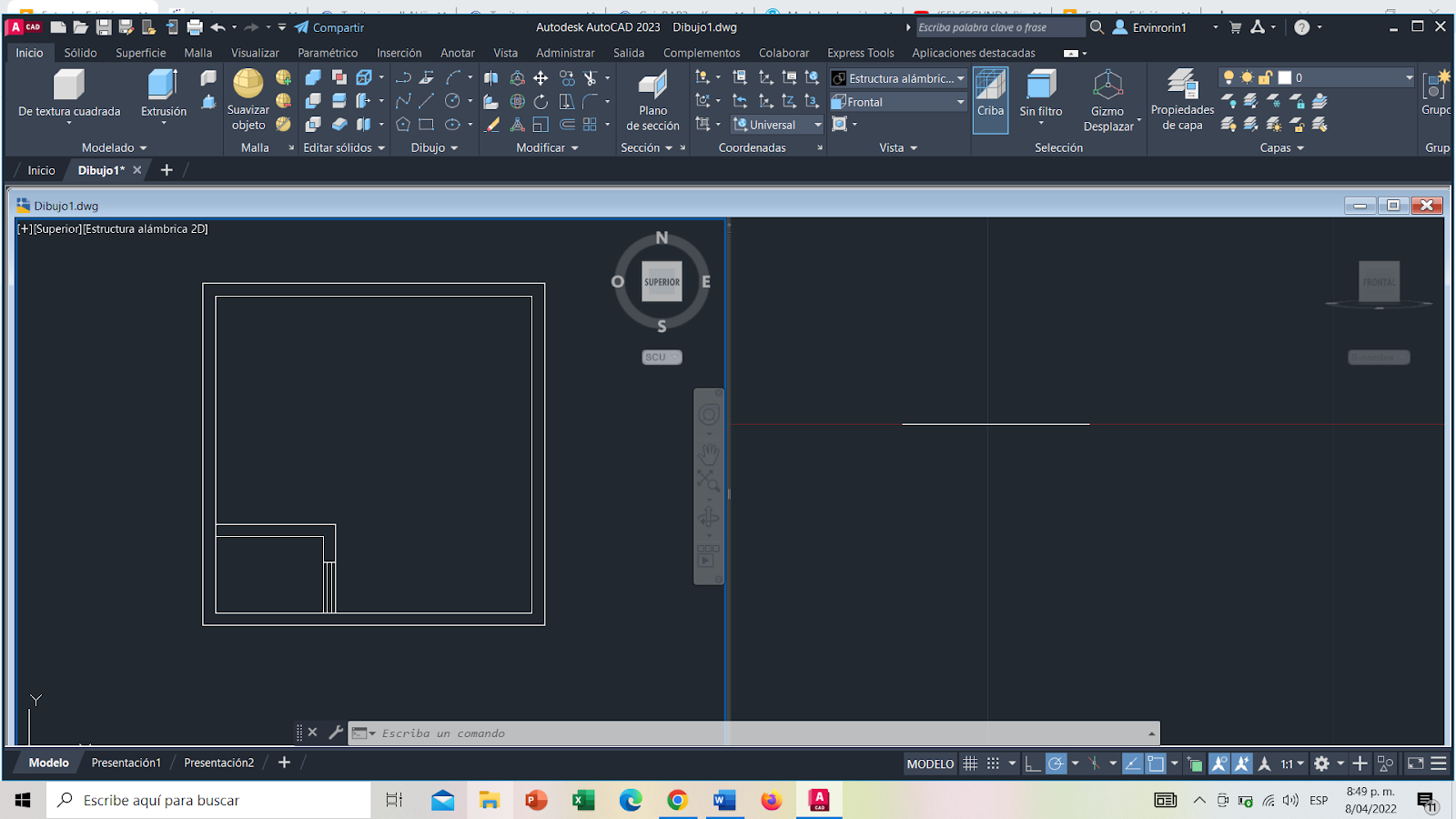

3. Baño: crear un rectángulo de 1.2 m x 1.7 m dentro del área de la habitación. Crear un rectángulo de 1.2m x 1.7m con el comando rectángulo sobre el anterior; luego modificamos los laterales a una distancia de 0.20m.. Ver imagen.

4. Puerta del baño: Crear un rectángulo de 0.80m x 0.07m y ubicarlo en la mitad de la pared donde ira la misma. Ver imagen.

Luego recortar las paredes que rodean a la puerta. Ver imagen.

5. Abertura de la puerta del baño: crear un circulo desde el lado donde va la bisagra de puerta hasta donde abre la puerta.

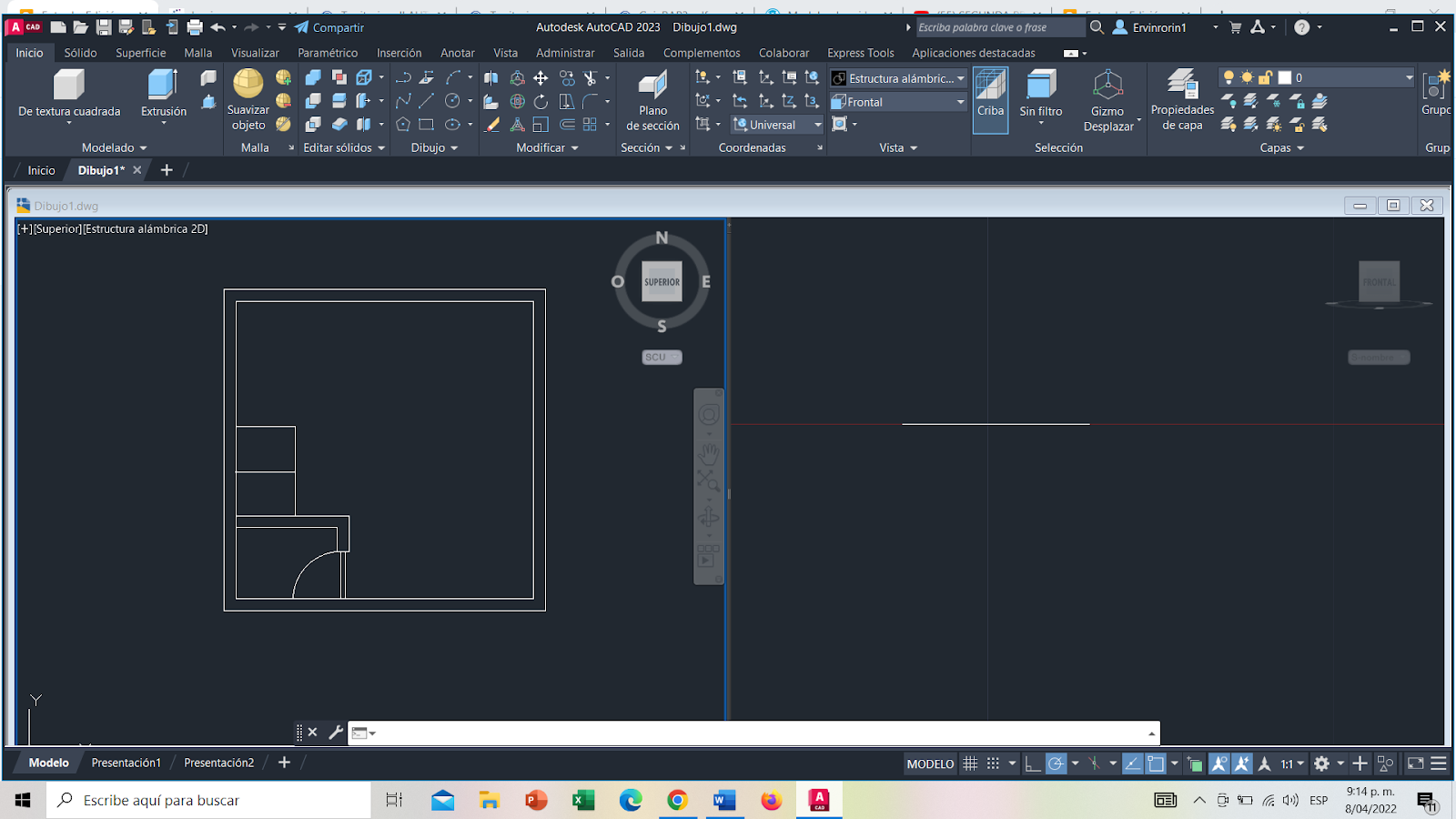

Luego con el comando borrar dejamos un cuarto de circulo en la parte interior del área del baño. Ver imagen.

6. Closet: Crear un rectángulo de 1.5m x 1m y luego trazar una línea en la mitad del mismo. Ver imagen.

Para las puertas del closet creamos dos rectángulos separados de la pared y del closet. Ver imagen.

7. Puerta habitación: Copiar y pegar la puerta en la pared donde deseamos ponerla.

Luego con el comando borrar, elimine los restantes de pared. Ver imagen.

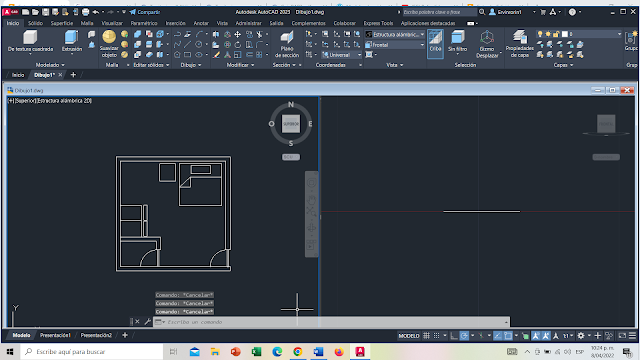

8. Cama: crear un rectángulo de 2m x 2m. Ver imagen.

9. Almohada y sabana: para la sabana un rectángulo de 0.060m x 0.040m.

10. Mesa de noche: crear y rectángulo de 0.050m x 0.050m.

Modelado 3D

1. Realizar levantamiento de muros con el comando Polisólido sobre el modelado 2D.

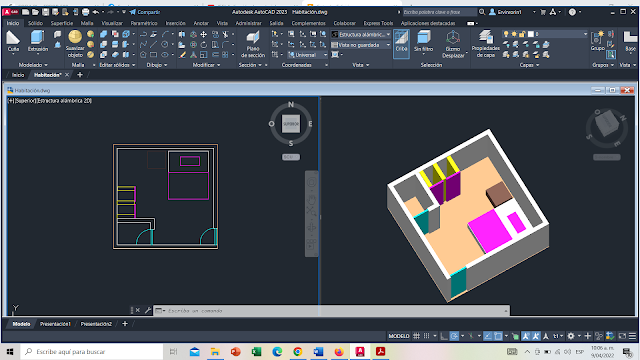

Convecciones:

Blanco: paredes del área total de la habitación

Cián: Puertas

Amarillo: estructura closet

Café: mesa de noche

Magneta: sabana y almohada

Blanco: cama

EFECTOS Y TEXTURAS
